PCB之路

· 2024-06-17 · # JLC

突发奇想！心血来潮！想从0到1动手做一个板子！小巧又精致的C8T6作为最小系统板，无疑是个不错的选择。继“芯片风波”之后，当前大多数厂商的产品开始相继替换国产的MCU，想着既然做了那就做一个国产MCU的项目吧！

兆易创新出品的GD32是目前国内32位单片机的主流替换芯，经了解，GD32F103C8T6的封装与STM32F103C8T6一致，只是芯片主频和Flash等规格上有所不同，物理层面的引脚是完全一致的，可直接替换。

网上对GD32F103C8T6的原理图资料较少，嘉立创EDA开源硬件社区上有不少关于STM32F103C8T6的原理图绘制，本着先模仿、再成为、而后超越的想法，参考了多位前辈画的STM32F103C8T6以及部分GD32其他芯片的原理图，最后决定绘制GD32F103C8T6。

参考项目：

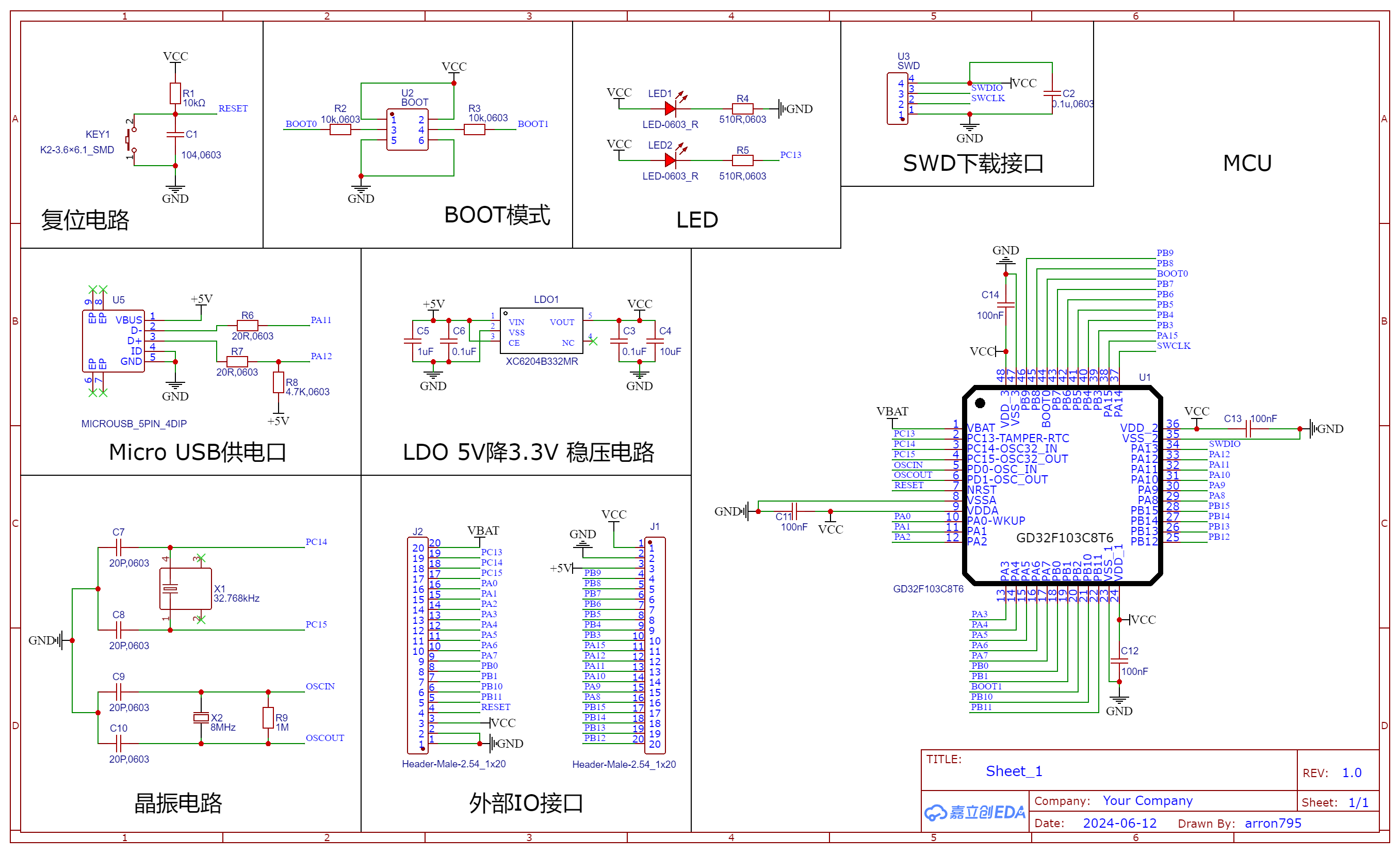

GD32F103C8T6 原理图：

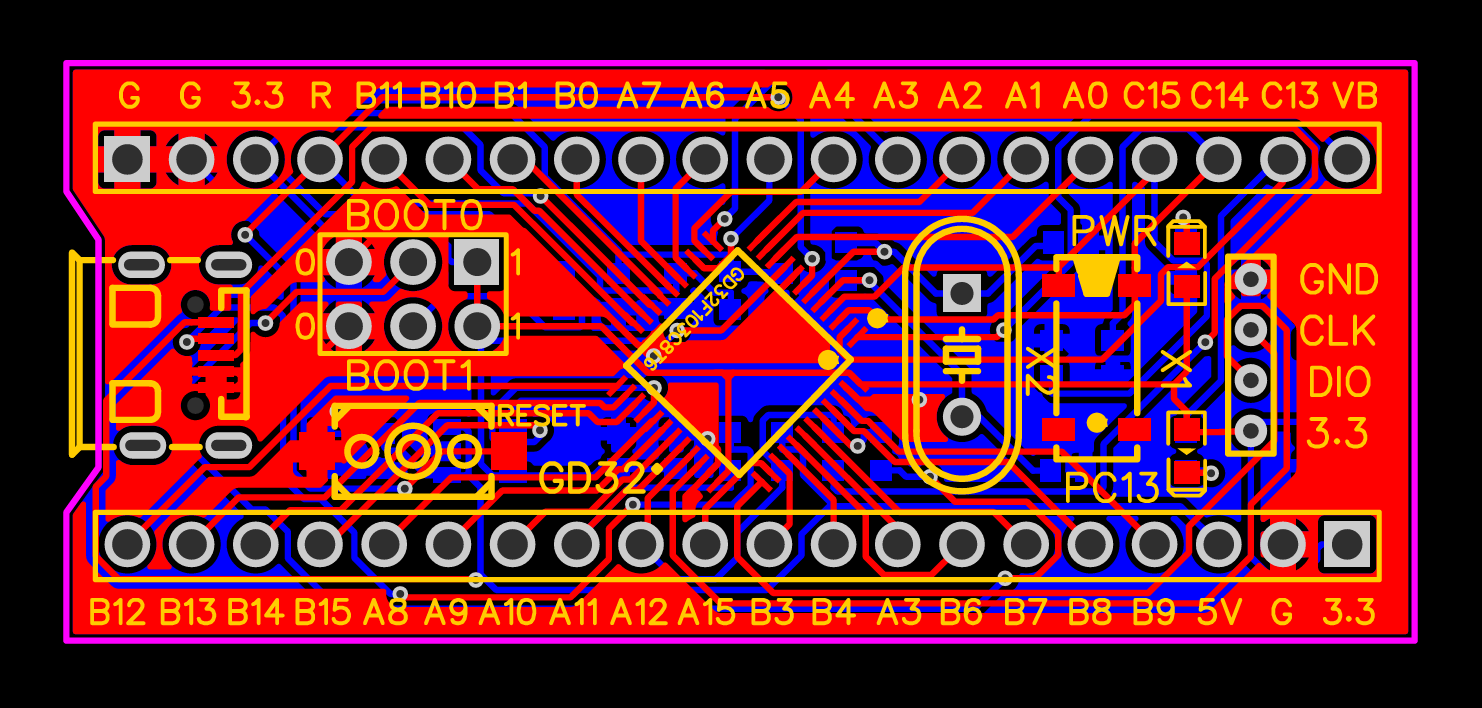

GD32F103C8T6 PCB Layout：

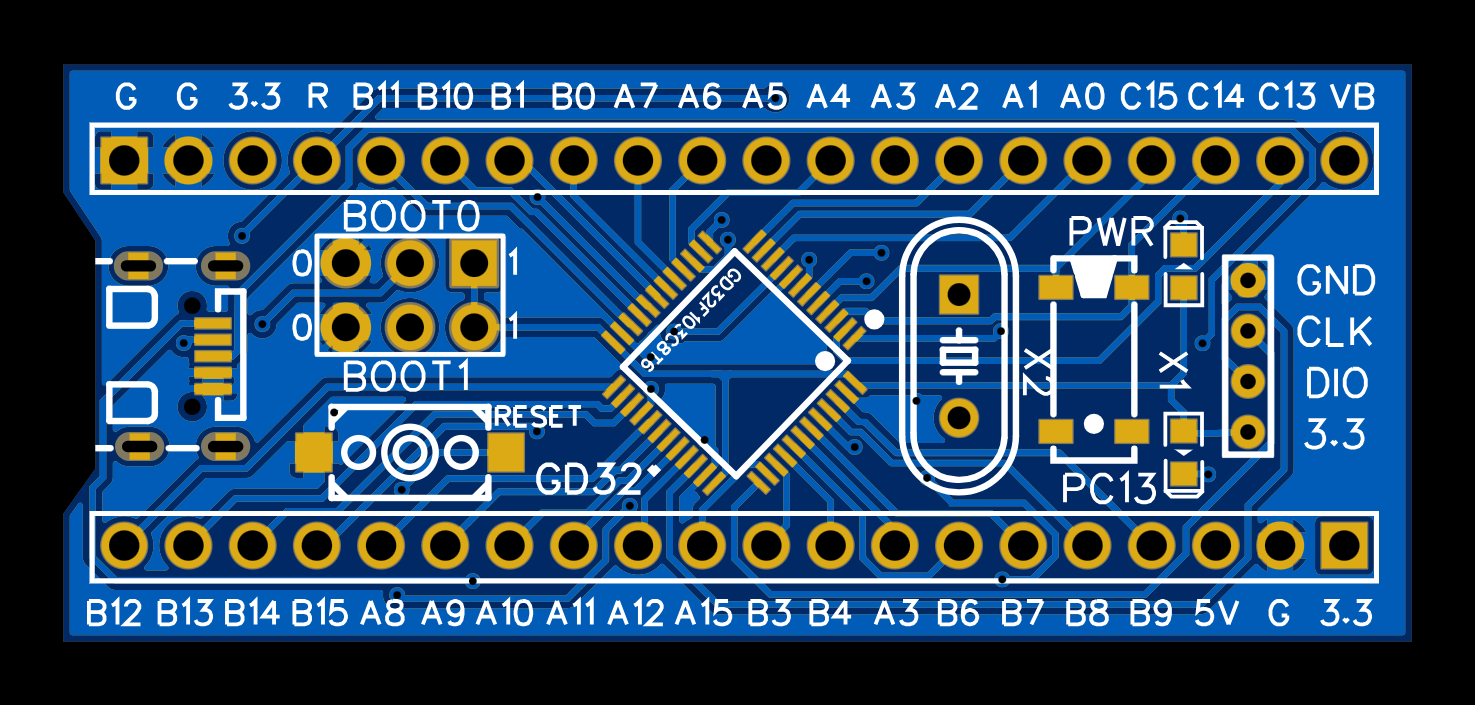

GD32F103C8T6 预览图：

在此之前，4月份时接触过一点PCB绘制，当时在做毕设，看着我的主控和传感器直接连接了一堆的杜邦线，很是难看，有没有什么方法可以摒弃大量的杜邦线让系统看起来更简洁呢？考虑过用面包板和短线连接，虽然不会耷拉着一堆传感器，但本质还是杜邦线。于是萌生了做个PCB集成一下电路的想法，便开始了原理图首次绘制。

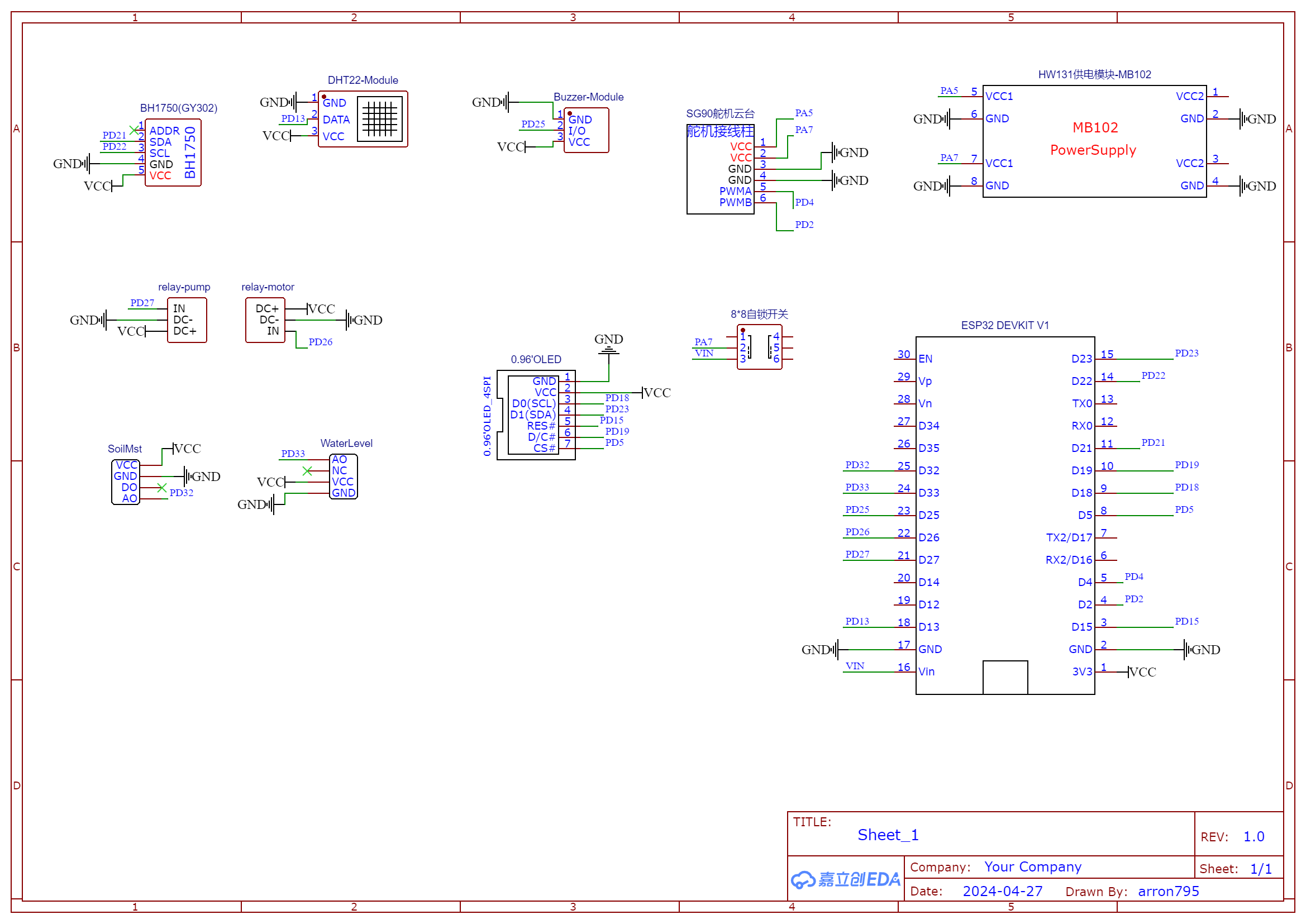

智慧花园项目板原理图：

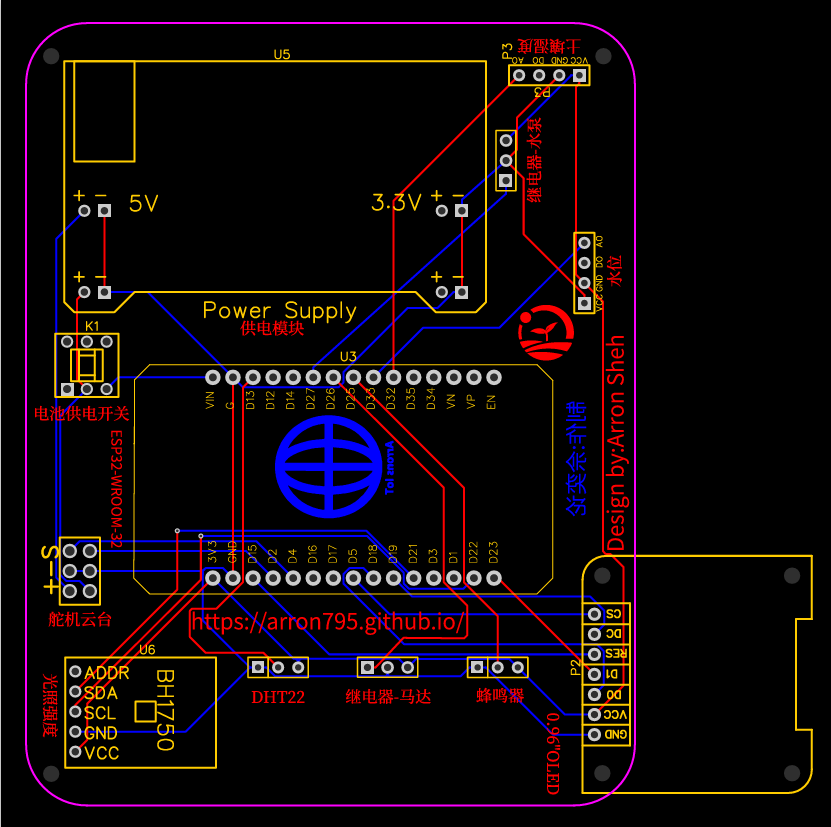

智慧花园项目板 PCB Layout：

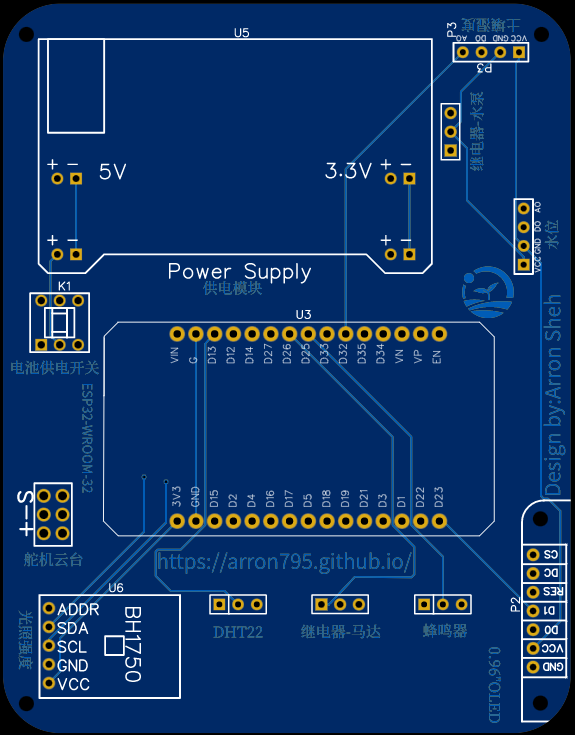

智慧花园项目板预览图：
